EA-ELR 10200-25 2U 1500W programmierbare elektronische Gleichstromlast (Bestellnummer: 33200841) - EA Elektro-Automatik

Die EA-ELR 10200-25 2U ist eine mikroprozessorgesteuerte elektronische Gleichstromlast der EA-ELR 10000 2U Serie, mit Energierückgewinnung (bis zu 94,5% Wirkungsgrad), um verbrauchte Gleichstromenergie ins Netz zurückzuspeisen. Als 1500W-Modell (1200W reduziert bei 110-127V AC) bietet sie 0-200V einstellbare Gleichspannung und 0-25A variablen Gleichstrom, ideal für industrielle Tests, Prototypenvalidierung und Laboreinsatz. Ihr 2U 19" Einbaudesign (Gehäuse: 19“x2Ux462mm, Gesamttiefe min. 559mm, ~9,5kg) spart Platz für industrielle/Laboraufbauten.

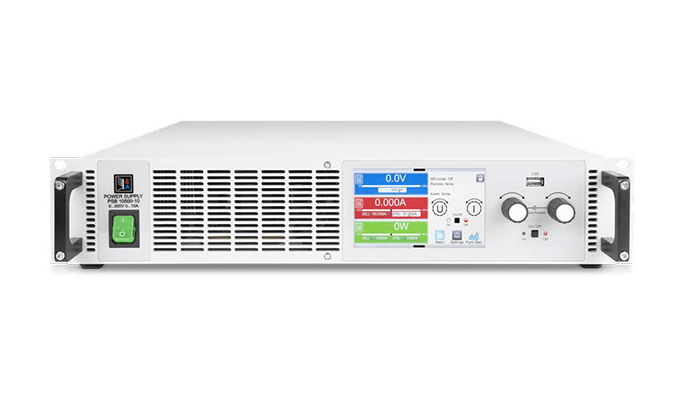

Das benutzerfreundliche Panel hat ein 5-Zoll Farb-TFT-Touchscreen (800x480, Gorilla Glass), zwei Drehknöpfe (Drucktaste für Dezimalstellenwechsel) und einen DC Ein-/Ausschalter. Es zeigt Ist-/Sollwerte, Steuerzustände (CV/CC/CP/CR) und Alarme an und unterstützt vier Betriebsarten für verschiedene Testszenarien.

Es arbeitet mit 100-264V AC Netzen (PF=0,99), mit geringem Ableitstrom (<3,5mA) und ~23A Einschaltstrom @230V. Für Präzision: CV-Lastregelung ≤0,05% FS, CC-Lastregelung ≤0,1% FS; CC-Anstiegs-/Abfallzeit ≤10ms für schnelle Reaktion. Isolation umfasst 3750Vrms (AC-DC) und ±1000V DC (DC-PE).

Steuerschnittstellen umfassen galvanisch getrennte USB/Ethernet (SCPI/ModBus RTU) und eine 15-polige D-Sub-Analogschnittstelle (0-5V/0-10V). Sie ist kompatibel mit LabView VIs und enthält "EA Power Control"-Software. Remote Sensing und Parallelbetrieb (bis zu 64 Einheiten) verbessern die Skalierbarkeit.

Sicherheitsmerkmale: OVP/OCP/OPP/OT/PF Schutz (schaltet DC-Eingang bei Anomalien ab). Temperaturgeregelte Lüfter (Front-zu-Rück-Luftstrom) halten Kühlung aufrecht. Sie erfüllt EN 61010-1/EN 55011 Klasse B, arbeitet bei 0-50°C (≤80% nicht-kondensierende Luftfeuchtigkeit, ≤2000m Höhe) und wird bei -20-70°C gelagert.

Hauptmerkmale

• 1500W Hochpräzisionsausgang: 0-200V einstellbare Gleichspannung & 0-25A variabler Strom (Bestellnummer: 33200841).
• 2U 19" Einbau: Kompakte Größe passt in industrielle/Labor-19" Einbauten.
• Hoher Wirkungsgrad & Energierückgewinnung: ≤94,5% Wirkungsgrad, speist Energie ins Netz zurück.
• Weiter AC-Eingang & aktive PFC: 100-264V AC (PF=0,99), reduziert automatisch auf 1200W bei 110-127V AC.
• 4 Betriebsarten: CV/CC/CP/CR für verschiedene Testanforderungen.
• Intuitive Steuerung: 5-Zoll Touchscreen + Drehknöpfe für einfache Bedienung.
• Multi-Schnittstellen-Steuerung: USB/Ethernet (SCPI/ModBus RTU) + 0-5V/0-10V Analogschnittstelle.
• Hohe Präzision & Geschwindigkeit: CV-Lastregelung ≤0,05% FS, CC-Anstiegs-/Abfallzeit ≤10ms.
• Skalierbar: Unterstützt Remote Sensing und Parallelbetrieb (bis zu 64 Einheiten).
• Umfassender Schutz: OVP/OCP/OPP/OT/PF für sicheren Betrieb.
